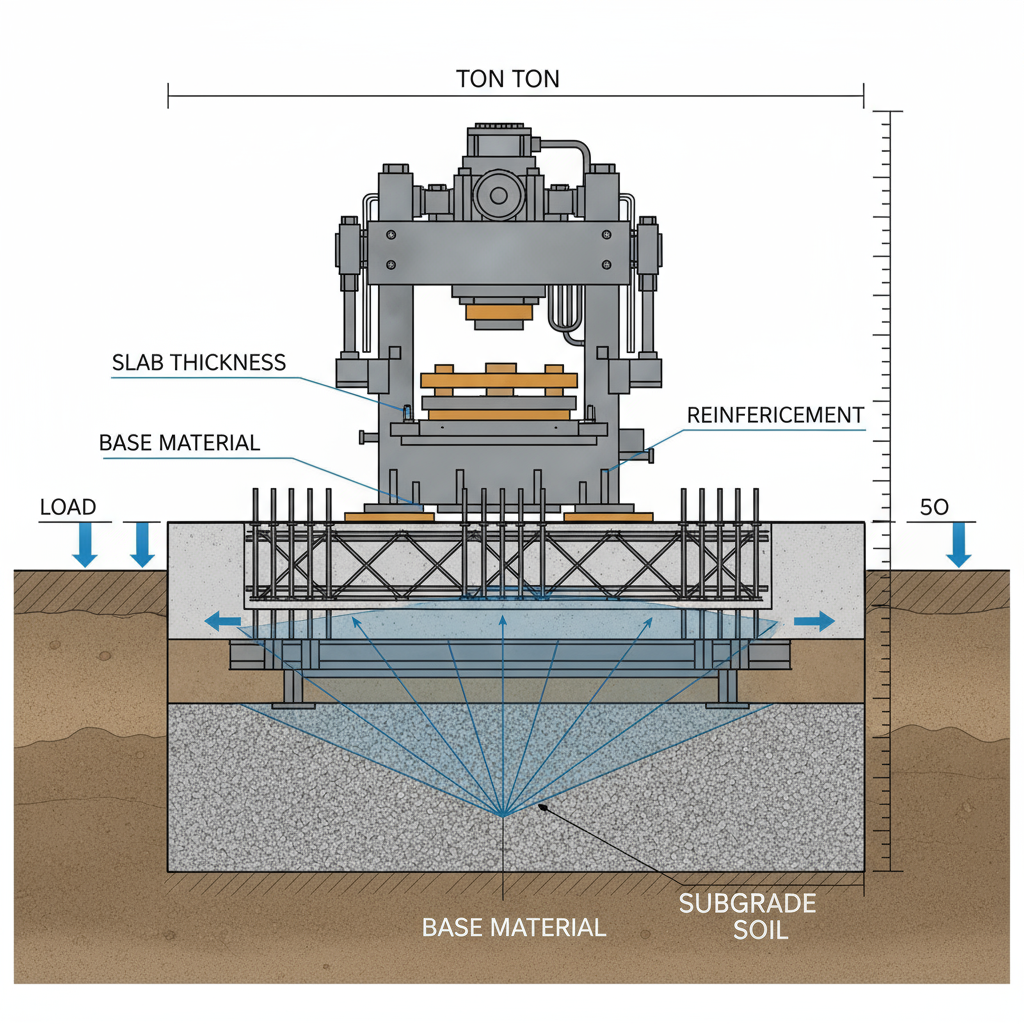

Le dimensionnement d’une dalle en béton pour charges lourdes consiste à calculer précisément les caractéristiques nécessaires pour garantir sécurité, performance et durabilité. Il s’agit de déterminer l’épaisseur minimale du béton, la disposition et la taille des armatures, ainsi que la résistance du béton, afin que la dalle puisse vraiment supporter les charges mécaniques élevées auxquelles elle sera soumise. Une dalle mal dimensionnée peut entraîner des fissures, des déformations ou des risques d’effondrement. Maîtriser le dimensionnement d’une dalle en béton sous charges importantes est donc indispensable pour éviter les désordres structurels.
Identifier les différentes charges à supporter
Navigation en article
La réussite du dimensionnement d’une dalle en béton commence toujours par l’évaluation précise des charges qui vont s’exercer sur la structure.
- Charges permanentes : poids de la dalle elle-même, chape éventuelle, carrelage, équipements fixes.
- Charges d’exploitation : machines, rayonnages, véhicules, fréquentation par personnes, mobilier mobile.
- Charges exceptionnelles : neige, vent, séisme, chocs localisés.
Un exemple concret : dans un entrepôt, il faut additionner le poids des rayonnages chargés, des engins de manutention et le passage fréquent de personnes ou d’équipements roulants. Oublier une charge ou la sous-estimer peut conduire à des calculs dangereux.
Comment choisir les dimensions d’une dalle en béton ?
La longueur, la largeur et surtout la portée libre entre appuis sont essentielles dans le dimensionnement d’une dalle en béton chargée lourdement.
- Définissez la surface totale et les zones particulièrement sollicitées.
- Analysez la distance entre les murs porteurs, les poutres ou les plots sur lesquels repose la dalle.
Une grande portée nécessite souvent une dalle plus épaisse ou davantage d’armatures. À titre d’exemple, une dalle de garage ou de hall industriel devra avoir une épaisseur calculée spécifiquement en fonction des portées et des usages.
Quel béton et quelles armatures choisir pour des charges lourdes ?
Le type de béton utilisé influence directement la résistance finale de la dalle. Les bétons de classes supérieures (comme C25/30 ou plus) sont recommandés pour les utilisations intensives ou industrielles. Le béton doit résister non seulement à la compression, mais aussi aux agressions extérieures comme l’humidité ou le gel.
Du côté des armatures :
- Utilisez des treillis soudés adaptés ou des barres à haute adhérence, placés selon les efforts calculés dans chaque zone de la dalle.
- Respectez la quantité minimale d’acier imposée par les normes pour éviter la fissuration et garantir la robustesse sur la durée.
La sélection du béton et de l’armature dépend donc à la fois de la charge, des conditions d’exposition et des contraintes d’utilisation.
Comment déterminer l’épaisseur nécessaire pour une dalle en béton supportant des charges importantes ?
L’épaisseur de la dalle en béton n’est jamais choisie au hasard. Pour des charges classiques, elle se situe souvent entre 12 et 20 cm, mais pour des charges lourdes, il vaut mieux prévoir 20 à 30 cm, voire plus dans certains cas.
Pour estimer rapidement l’épaisseur minimale :
- Appliquez la formule empirique : Épaisseur (cm) ≈ Portée libre (cm) ÷ 35 à 40
- Vérifiez la résistance à la flexion et à la compression grâce à un calcul structurel précis, notamment dès que les charges dépassent les standards d’un plancher d’habitation.
Par exemple, une dalle de stockage devant supporter régulièrement plus de 1 000 kg/m² devra atteindre voire dépasser 25 cm d’épaisseur.
Quelle est la meilleure disposition des armatures ?
La disposition des armatures est cruciale pour canaliser les efforts et éviter les fissures prématurées.
- Disposez des armatures principales dans le sens de la portée et des armatures secondaires perpendiculaires pour garantir une bonne tenue d’ensemble.
- Respectez un enrobage minimal de 2 à 3 cm afin de protéger l’acier contre la corrosion et l’humidité.
- Vérifiez que les barres d’armature recouvrent correctement les zones fragiles et les points d’appui.
Dans le cas de dalles fortement sollicitées, l’étude du ferraillage détaillé par un ingénieur est indispensable.
Sol porteur : que faut-il vérifier ?
Un sol mal adapté ou mal préparé va compromettre toute la dalle, même en béton armé.
- Évaluez la portance réelle du sol avant toute réalisation (terre végétale, remblai, sol naturel compacté…)
- Mettez en place une couche de forme (grave, tout-venant compacté) si le sol naturel apparaît hétérogène ou peu porteur.
- Vérifiez après bétonnage l’absence de fissures, les flèches éventuelles et la conformité du résultat avec les tolérances de la norme en vigueur.
Même une dalle parfaitement dimensionnée peut faillir sur un sol qui bouge ou se tasse de manière inégale.
Exemple de calcul pour une dalle en béton sous charges lourdes
Prenons l’exemple d’une dalle de 6 mètres sur 4 mètres, devant supporter 1 000 kg/m².
- Surface totale : 24 m²
- Épaisseur conseillée : au moins 25 cm
- Béton de haute résistance (au moins C30/37)
- Armatures calculées pour reprendre le moment fléchissant maximal dû au chargement
Pour ce type de dalle, voici les étapes à ne pas négliger :
- Vérification minutieuse de toutes les charges, y compris accidentelles
- Préparation du sol, compactage et éventuellement pose d’un film polyane pour limiter les remontées d’humidité
- Contrôle strict du nombre et du diamètre des armatures selon le calcul du moment fléchissant
- Respect des consignes de mise en œuvre et du temps de séchage du béton
- Validation systématique du projet par un ingénieur ou un professionnel qualifié avant d’engager la construction
Une dalle bien dimensionnée garantit la solidité du bâtiment et la sécurité des utilisateurs même sous sollicitation intense.
