Comment faire un Plancher en béton sur hourdis?

Lors de l’élaboration d’un projet architectural, peu importe l’échelle ou le programme, les architectes doivent prendre une série de décisions concernant le processus de construction à adopter.

L’une des méthodes les plus courantes pour l’exécution des dalles est le système de construction plancher béton sur hourdis. Il se distingue principalement par son faible poids et sa simplicité de montage (économies de coûts).

Qu’est-ce qu’un plancher béton sur hourdis?

Les planchers béton sur hourdis sont vraiment facile à construire, ils sont généralement utilisés afin d’économiser du matériel et d’avoir moins de poids.

De plus, comme ils sont faits de matériaux légers et avec des trous qui contiennent de l’air à l’intérieur, ils ont une meilleure isolation thermique et acoustique. Ils ont également besoin d’un coffrage, mais moins approfondi.

En général, les planchers béton sur hourdis, on trouve que les fers principaux ne sont plus répartis sur toute la surface, mais sont plutôt centrés longitudinalement dans les solives ou les nervures, ce qui définir la structure de support. Malgré cela, ils auront besoin d’une armure de distribution au sommet, pour bien répartir les charges.

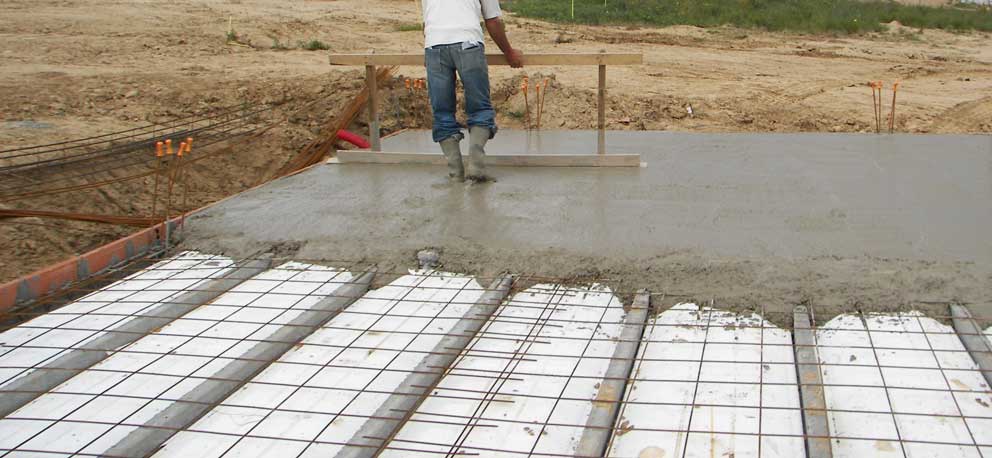

faire le plancher béton sur hourdis

Les caractéristiques d’un plancher hourdis

Les planchers béton sur hourdis sont généralement caractérisé par:

  • Économie grâce à ses coûts directs et indirects réduits.
  • Polyvalence pour son application dans tous les types de conception.
  • Réduction du travail.
  • Coffrage presque nul.
  • Rapidité et facilité de placement des éléments.
  • Confort pour ses propriétés thermiques acoustiques.
  • Élément structurel monolithique.
  • Élément autoportant en fonction du type de poutrelle et de la clairière à couvrir, qui fonctionne de manière unidirectionnelle.
  • Sécurité grâce à sa fabrication industrialisée avec des normes de qualité strictes (ISO 9001 : 2008, norme ONNCCE MNX-C-406).
  • Possibilité de combiner avec d’autres systèmes de construction tels que l’acier.
  • Moins de consommation de béton, de coffrage et d’étayage que les autres systèmes de dalles, réduisant les coûts et simplifiant le travail.

Quelles sont les étapes de la pose?

Voici les étapes pour construire un plancher béton sur hourdis:

Étape 1 : affûtage

Des supports et des niveleurs de soutien et de mise à niveau sont placés, et sont retirés 7 jours après la coulée de la couche de compression. Des poteaux de 4 po x 4 po sont placés tous les 1,50 m et des longerons de la même section tous les 1,60 m pour servir de support provisoire aux solives.

Étape 2 : placement des poutrelles

Placer les poutrelles supportées sur les murs que nous avons définis comme chargeurs de notre dalle. Les solives sont placées manuellement sur les murs de chargement. La première solive est placée à partir du mur de départ.

REMARQUE : Il est recommandé de couler la couche de compression avec les poutres ou les chaînes d’enceinte. Les solives doivent reposer sur les murs ou les éléments de chargement d’au moins cinq centimètres.

Par exemple, si vous avez un espace libre de trois mètres, plus cinq centimètres de support sur chaque mur, la solive requise doit avoir une longueur totale de 3,10 m.

Étape 3 : aligner les hourdis

Des hourdis sont placées aux extrémités des poutrelles pour obtenir la séparation correcte de celles-ci, en plus de faciliter le placement ultérieur des autres hourdis de manière alignée.

Étape 4 : placez les hourdis

Les hourdis sont placés en veillant à ce qu’elles soient bien assises et aussi proches que possible. Le placement se fait également manuellement.

Étape 5 : placer les installations électriques

Une fois les hourdis en place, les tuyaux de l’installation électrique sont placés. Celles-ci sont placées sur les murs et à travers les creux des voûtes.

Lorsqu’une sortie est requise pour un projecteur, ce hourdis est supprimé, l’installation est placée pour la sortie du projecteur, en dessous est placé un coffrage puis renforcé avec de petits des tiges ou des mailles du trou, puis met simplement sa coulée de béton.

Ainsi, les installations hydrauliques et sanitaires nécessaires sont réalisées.

Étape 6 : placer le maillage électro soudé

Il est présenté et coupé à la taille requise et attaché avec du fil recuit à la tige supérieure des solives et aux chaînes de l’enceinte.

REMARQUE : pour les couches de 3 à 4 cm, le maillage électro soudé 66x10x10 est recommandé et pour les couches de 5 cm le maillage électro soudé 66x8x8.

Le treillis électro soudé est coupé au sol à la taille souhaitée, puis chargé sur la dalle en construction et attaché avec du fil recuit à la tige supérieure des solives et des chaînes de l’enceinte.

Étape 7 : collection de la couche de compression

Les trous dans les hourdis sont couverts aux extrémités et / ou ceux qui ont été taillés pour régler le jeu. Les solives et les voûtes sont parfaitement mouillées et 3 à 5 cm de béton sont coulés selon la maille utilisée.

Il est recommandé de mouiller les voûtes pour obtenir une meilleure adhérence avec la couche de compression. Le béton doit avoir une résistance minimale de 200 kg / cm2. Cette étape de coulée de la couche de compression (couche de béton) doit être réalisée en une seule opération.

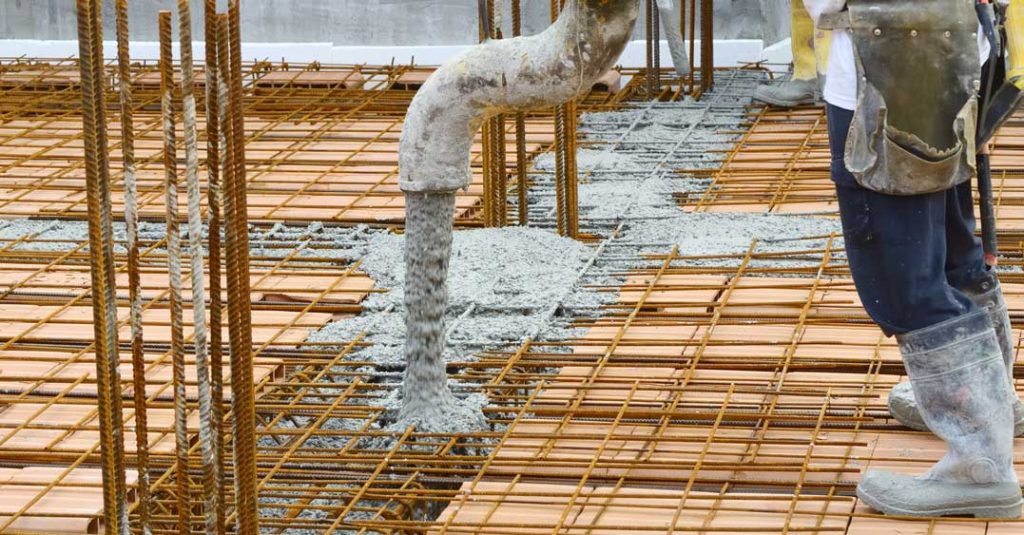

couler béton sur hourdis

Quel est le prix d’un plancher béton hourdis?

En général, Le coût approximatif d’un plancher béton hourdis est entre 80 – 150 € le m2, y compris le levage des matériaux, la pose ou l’échafaudage, le coffrage nécessaire, la pose de la maille, la coulée du béton, le bourrage, le durcissement, le brossage et l’enlèvement du coffrage.

Quels sont les types de hourdis?

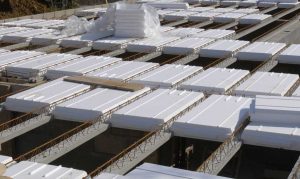

Les hourdis en polystyrène expansé

Les hourdis en polystyrène expansé avec des profils en acier galvanisé qui, une fois insérées, forment une moulure en dalle et une structure de toit, augmentant considérablement l’isolation thermique et acoustique des dalles et de la maison.

Par contre il faut faire attention à la fragilité du polystyrène qui ne peut pas supporter des grandes charges

Les hourdis légers

Ce type de hourdis est disponible en deux versions, soit en bois où en polymère, comment leur nom l’indique, ils sont vraiment légers ce qui facilitera la tâche de la pose, mais par contre leur prix est plus élevé que les autres types de hourdis.

Les hourdis maçonnés

Les hourdis maçonnés sont les plus courant et les plus utilisées, ils ont besoin d’être couvert par une couche de béton, par contre leur poids élevé rend la tâche de pose un peu plus complexe.
