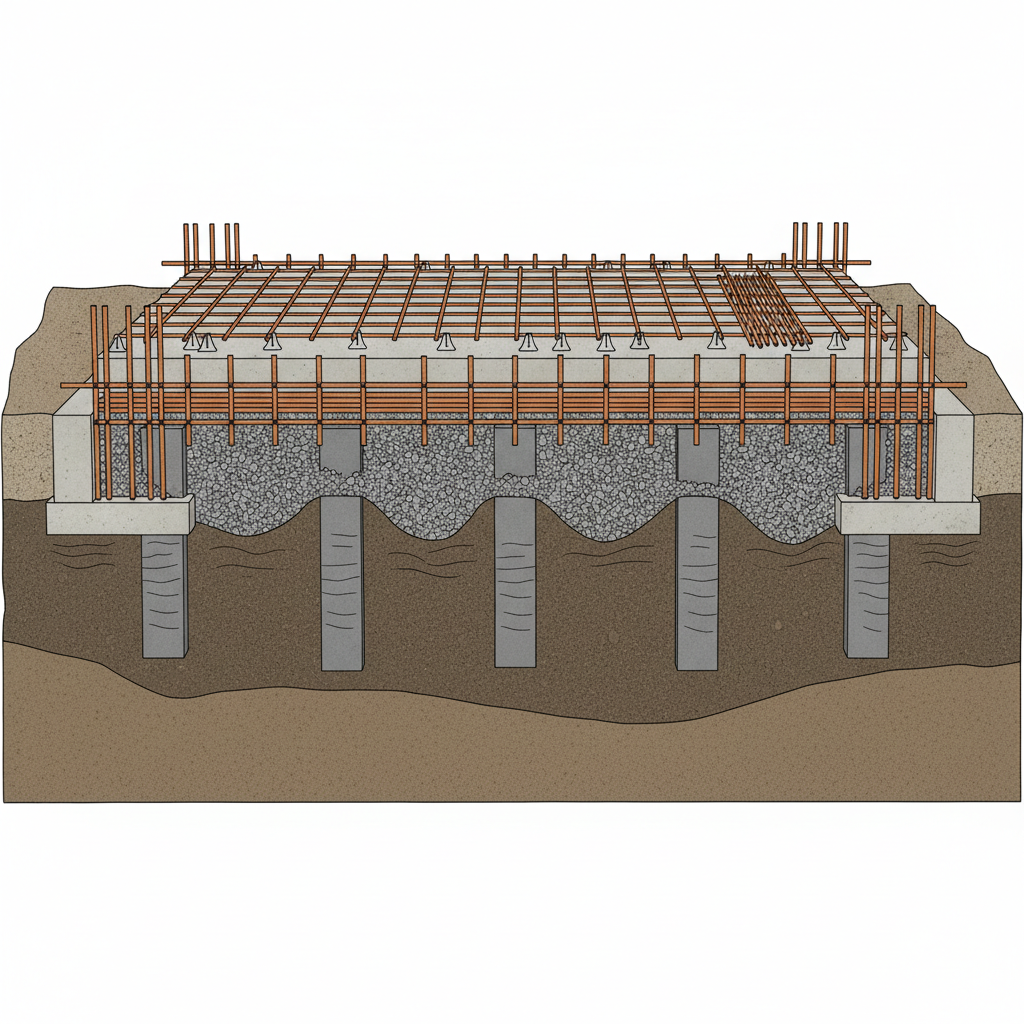

Le dimensionnement des armatures pour une dalle en béton sur sol de faible capacité portante impose une attention particulière à chaque étape du projet. Ce processus garantit la stabilité du bâtiment et prévient les risques de fissuration ou d’affaissement de la dalle. Les choix techniques – calculs, matériaux, méthodes de réalisation – dépendent fortement de la nature du sol et des sollicitations prévues. Comprendre comment adapter le ferraillage et l’épaisseur de la dalle en fonction de ces contraintes est essentiel pour assurer la durabilité d’une dalle en béton armé sur terrain fragile.
Étude du sol : Pourquoi est-elle indispensable ?
Navigation en article
Une étude géotechnique précise s’impose avant tout projet pour identifier la portance réelle du sol. Un sol argileux, organique ou remblayé réagit différemment selon le taux d’humidité ou la profondeur des couches.
- Détermination de la nature du sol (argile, limon, sable, etc.)
- Calcul de la capacité portante en laboratoire
- Identification des risques de tassement ou de glissement
Sans ces données, le risque d’obtenir une dalle mal dimensionnée augmente, ce qui expose l’ouvrage à des désordres coûteux. Un rapport de sol fiable conditionne donc toutes les étapes suivantes du dimensionnement.
Quelles charges la dalle va-t-elle supporter ?
Dimensionner correctement nécessite de connaître précisément les charges qui s’exerceront sur la dalle. Elles se divisent en deux grandes catégories :
- Charges permanentes : poids propre du béton, chape, isolant, cloisons fixes
- Charges d’exploitation : personnes, meubles, équipements, passage occasionnel de véhicules
La combinaison de ces charges doit tenir compte de l’utilisation de l’ouvrage. Cela détermine non seulement l’épaisseur de la dalle mais aussi la quantité d’acier nécessaire pour le ferraillage.
Épaisseur de dalle : comment choisir sur sol faible ?
L’épaisseur de la dalle en béton armé influence directement la façon dont les charges sont réparties vers le sol. Sur un terrain à faible capacité portante, il faut souvent augmenter cette épaisseur pour limiter les tassements et garantir la rigidité de l’ensemble.
- Épaisseur classique pour béton armé : environ 15 cm
- Sur sol faible : 18 à 25 cm sont préférables
Ces valeurs sont ajustées en fonction de l’étude de sol et des contraintes mécaniques calculées. Si votre sol montre des signes de fragilité, n’hésitez pas à majorer l’épaisseur de manière préventive.
Quel type de dalle privilégier pour un terrain fragile ?
Pour éviter des concentrations de charges locales et mieux répartir les efforts, il est conseillé de choisir une dalle sur radier ou radier général. Cette option offre plusieurs avantages :
- Répartition uniforme des charges sur une grande surface
- Diminution du risque de fissuration localisée
- Adaptation facile aux hétérogénéités du sol
La modélisation s’effectue à l’aide du principe de la plaque sur fondation élastique. Cette méthode permet de déterminer précisément les moments fléchissants et les zones les plus sollicitées, à l’aide de calculs analytiques ou de logiciels adaptés.
Comment calculer et placer les armatures ?
Le calcul des armatures principales dépend des efforts internes identifiés. Il s’appuie sur la formule classique :
- As = M / (z × fyd)
Où :
- As = section d’acier à fournir (mm2)
- M = moment fléchissant maximal (kNm)
- z = bras de levier (souvent 0,9 × hauteur utile de la dalle)
- fyd = résistance de l’acier (N/mm2)
En plus des barres principales (dans le sens le plus sollicité), la dalle nécessite des armatures secondaires de répartition. En général, elles représentent environ 20% de la section principale et servent à limiter l’apparition de fissures et à absorber les retraits.
Quelles précautions prendre lors de la réalisation sur chantier ?
Les zones soumises à de fortes charges ponctuelles (appuis de poteaux, machines lourdes, etc.) nécessitent une attention supplémentaire. Voici des recommandations pour garantir une exécution de qualité :
- Mise en place d’une sous-couche drainante bien compactée
- Pose d’un film de protection (polyane) contre l’humidité du sol
- Respect de l’enrobage minimal des armatures (au moins 2,5 cm)
- Ajout de fers de renfort autour des points sensibles
- Contrôle soigné de la disposition du ferraillage avant le coulage
Ces précautions évitent les remontées d’humidité et le contact direct des armatures avec la terre, préservant ainsi la durabilité du béton armé dans la durée.
Comment résumer les étapes clés du dimensionnement sur sol faible ?
Le processus comprend plusieurs phases complémentaires, chacune étant essentielle pour garantir l’efficacité de la dalle en béton armé :
- Analyse géotechnique détaillée du sol
- Détermination des charges totales (permanentes et d’exploitation)
- Choix raisonné de l’épaisseur de la dalle
- Sélection du système de dalle adapté (radier, radier renforcé)
- Calcul rigoureux des armatures principales et secondaires
- Application des règles d’exécution spécifiques au terrain
Le recours à l’expertise d’un ingénieur structure est fortement conseillé pour valider chaque étape. Cette approche assure solidité, sécurité et conformité de la construction, même sur un terrain à faible portance.
